GS PVC WATERSTOPS BĂNG CẢN NƯỚC DÙNG CHO MẠCH NGỪNG

 GS PVC WATERSTOPS

BĂNG CẢN NƯỚC DÙNG CHO MẠCH NGỪNG

I - MÔ TẢ:

Vật liệu GS PVC Waterstops được chế tạo từ hợp chất PVC đặc biệt, được thiết kế để bịt kín những chỗ nối co dãn, mạch ngừng trong cấu trúc bê tông cốt thép.

II - TIỆN ÍCH:

- Sẽ cho phép co dãn trong suốt thời gian bảo quản và xây dựng.

- Sử dụng dễ dàng ở vị trí nối.

- Đầy đủ của những mẫu giao nhau đã được hàn và chế tạo thích hợp với mọi yêu cầu.

- Có lỗ ở những cạnh gờ nổi đã được gia cố để bảo đảm hoàn toàn vững chắc.

- Được chấp thuận cho việc sử dụng tiếp xúc với nước uống.

III - SỬ DỤNG:

GS PVC Waterstops được dùng trong bê tông cho việc bịt kín của những chỗ nối cấu trúc và chỗ nối giãn, được lắp đặt sẵn trước khi đổ bê tông, ở từ bên này qua bên kia và dọc theo chỗ nối để tạo thành một màng chắn kín nước, ngăn chặn sự trôi qua của chất lưu xuyên qua chỗ nối. Nhiều hình dạng ở bên trong và bên ngoài được đặt cho phép bịt kín vững chắc vĩnh cửu trong nhiều loại thiết kế cấu trúc. Điển hình được dùng trong những cấu trúc duy trì nước và cấu trú c ngăn chặn nước: hồ chứa, bể nước thải, bể bơi, tầng hầm...

IV - TIÊU CHUẨN:

 ĐẶC TÍNH VẬT LÝ CƠ BẢN CỦA P.V.C WATERSTOPS

V - SỰ LỰA CHỌN VÀ YÊU CẦU CỦA WATERSTOPS:

1. Sự lắp đặt phải để cho bảo đảm điểm nối khít và bằng phẳng.

- Mặt nghiêng bằng phẳng là cốt yếu đối với sự chặt chẽ của chất lượng bê tông dày đặc trên bề mặt

của nó.

- Chịu được ứng suất cực đại ở điểm cột vào với vị trí khoảng cách...

- Việc lắp đặt dễ dàng vững chắc, hiệu quả cao và những chất lượng cần thiết khác.

2. Waterstops được đặt ở giữa: những đoạn cắt đúc trong phiến hoặc tường trong cấu trúc bê tông có thể ngăn chặn nước thấm qua. Chúng hợp với cấu trúc duy trì nước và trong tường và bê tông khối lớn, nơi mà áp suất khác nhau như là hồ chứa nước. Chúng cũng đối với chỗ nối trong những phiến treo lên, những phiến ở tầng trệt, chỗ nối tường đứng và chỗ nối thang máy.

3. Waterstops được đặt ở ngoài: nó hợp đối với cấu trúc tầng hầm và nền móng nơi mà nó chống đỡ vững chắc chống lại áp suất nghịch: cấu trúc ngăn nước ở dưới, được chống đỡ vững chắc bởi sự hình thành cơ bản.

4. Bề rộng của Waterstops chinh phục đối với độ dày bê tông, kích cỡ của khối kết tập và vị trí của sự gia cố ở dưới đây được cho là hợp lý:

- Bề rộng toàn diện của waterstop không nên lớn hơn bê tông bên trong.

- Khoảng cách giữa bê tông và Waterstop phải lớn hơn nửa bề rộng của waterstop.

VI - HƯỚNG DẪN LẮP ĐẶT:

- Waterstop phải được lắp đặt ở vị trí chính xác kiên cố trong khi bê tông chưa đông cứng. Bê tông phải hoàn toàn kết chặt xung quanh Waterstop để đảm bảo rằng không khuyết, những lỗ rổ tổ ong còn lại.

- PVC internal waterstop được sản xuất với một dãy của lổ nhỏ dọc cả hai bờ để tiện cho sự lắp ráp gia cố vị trí gần. Những lỗ nhỏ được dùng neo định vị chặt chẽ; nên neo tương xứng sự ngăn nắp giữa waterstop và các thanh thép chung quanh, bảo đảm PVC internal waterstop không bị gập xuống trong khi đổ bê tông và có độ chặt tốt

- PVC external waterstop nên ghim chặt những gờ chia tách để vách ngăn giữa gân sau cùng và điểm cuối cùng của waterstop.

VII - CHỈ DẪN CHỖ NỐI:

- Sự hàn có thể được dùng để nối GS PVC Waterstops. Những chỗ cuối cùng được nối thì bịt cắt và bị khoang trong sự liên kết trong một cái khuôn nhiệt đặc biệt. Những chỗ cuối cùng được nung nóng với dụng cụ hàn cho đến khi PVC dẻo ngay lập tức ấn vào với nhau. GS PVC Waterstops để cho dể dàng trên vị trí hàn, bao gồm trạng thái được đúc sắn chéo nhau, T, L và những mẫu góc.

1. Lưới lò: 110V và 220V

2. Khuôn dẫn chỗ nối: Tất cả mặt nghiêng có khuôn dẫn chỗ nối gỗ.

VIII - ĐÓNG GÓI:

GS PVC Waterstops được cung cấp 15m hoặc 20m mỗi cuộn và có nhiều định dạng khác nhau để áp dụng phù hợp cho các hạng mục. Nhưng, về cơ bản thì có 3 kích cỡ bản rộng, gồm: 150mm, 200mm, 250mm và 320mm.

MỘT SỐ HÌNH ẢNH THI CÔNG CHỐNG THẤM SỬ DỤNG

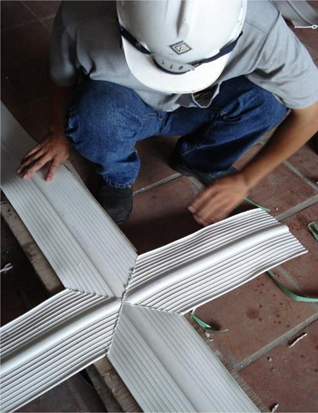

        Hình ảnh ghép nối

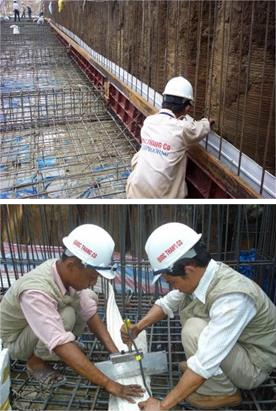

Hình ảnh thi công
